自動化集成系統配套服務商-日弘智能今天為大家講講實現ABB機器人和視覺系統的TCP/IP通訊方法。隨著工業現場需求的日益變化，機器視覺在機器人集成項目中的應用越來越廣泛。在視覺與機器人的配合中，要解決的問題有很多，比如視覺的內外參標定，視覺系統和機器人間的標定問題，視覺和機器人間的通訊等等。

　　其中視覺和機器人間的通訊往往作為重難點存在，不同品牌視覺在和不同品牌機器人通訊時，可供選擇的通訊方案比較多，比如串口通訊、現場總線通訊、以太網通訊等等，其中TCP/IP通訊是一種比較方便也容易使用的通訊方式。

　　那么，問題來了，如何實現ABB機器人和視覺系統間的TCP/IP通訊呢?

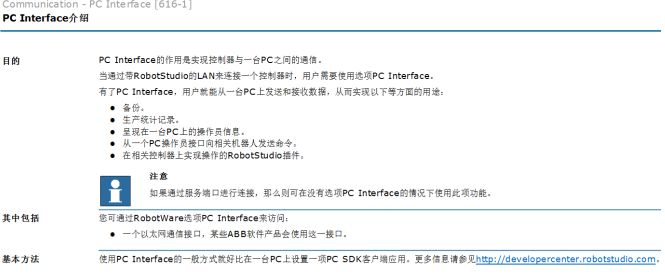

　　ABB機器人實現TCP/IP通訊的前提是必須要有616-1 PC Interface 選項功能，如下圖是ABB官方對于PCInterface選項功能的介紹：

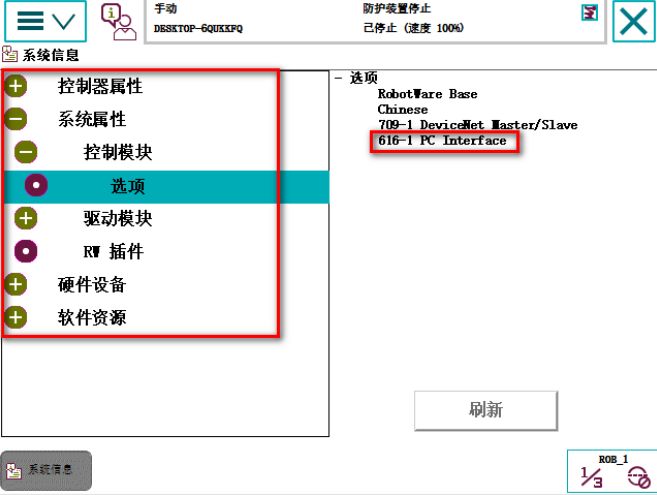

　　所以，當我們在真實機器人系統上想實現TCP/IP通訊要先檢查下系統是否含此選項功能，參考如下界面：

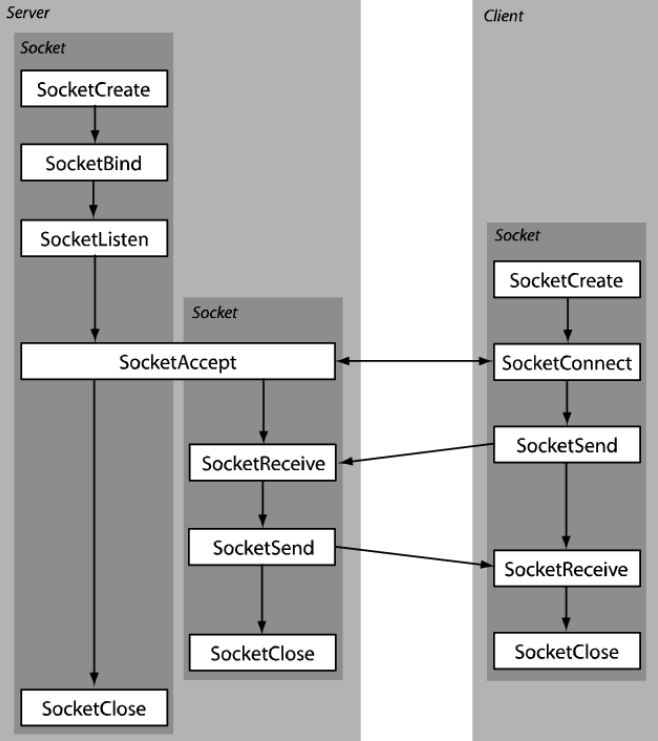

　　TCP是因特網中的傳輸層協議，使用三次握手協議建立連接，過程比較復雜，實際使用中，我們可以用socket編程接口實現服務器與客戶端間的通訊，關于TCP/IP與socket之間的關系大家可以查閱相關資料，下圖是ABB機器人使用socket接口實現通信的過程。

　　下面我們在RobotStudio軟件中模擬機器人實現此功能的過程(這里我們把機器人作為客戶端client使用)：

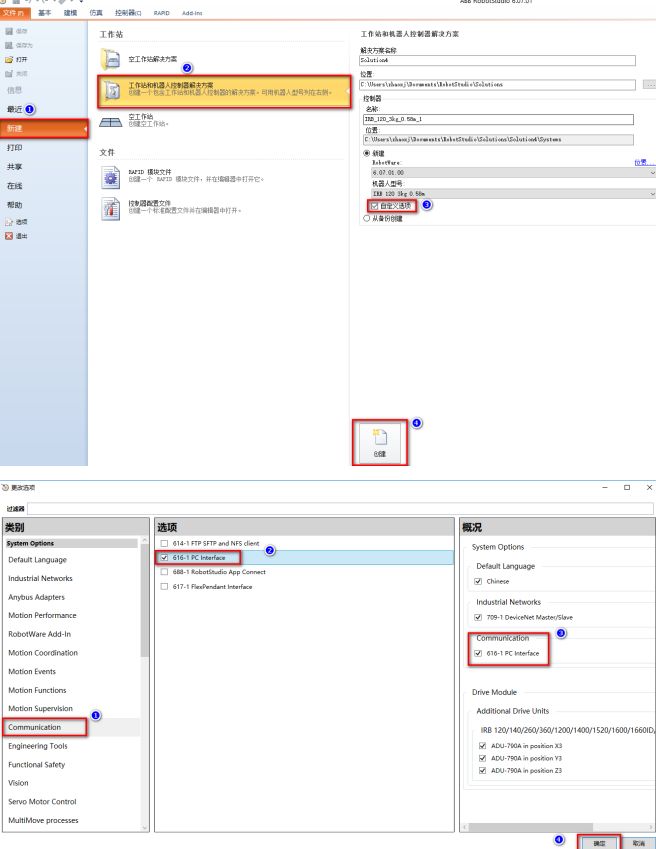

　　第一步，創建機器人系統，這里要注意參考圖片把PCInterface選項加入。

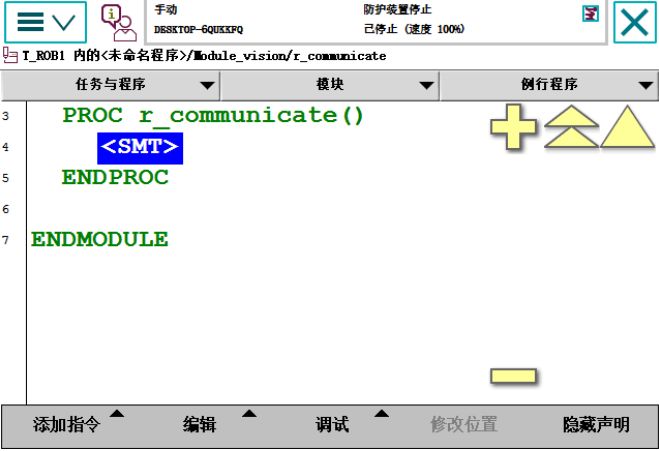

　　第二步，新建程序模塊及例行程序。 智能云科技

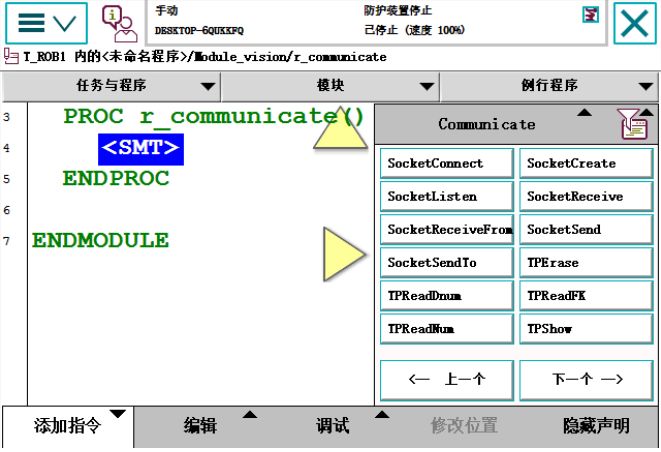

　　通訊相關指令在Communicate指令集下。

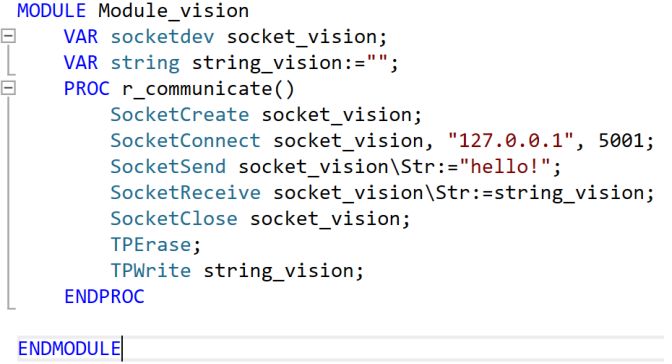

　　第三步，編寫程序，具體程序如下：

　　SocketCreate socket_vision;

　　!創建套接字，用于連接遠程計算機，這里注意，下面編程是把機器人作為客戶端，遠程計算機作為服務器的

　　SocketConnect socket_vision,“127.0.0.1”, 5001;

　　!連接遠程計算機，這里要寫明遠程計算機的IP地址和通訊雙方共用的端口號。注意，在真實機器人系統上，遠程計算機網口和機器人LAN口或WAN口間要用網線做好連接，并將計算機IP地址設置和機器人IP地址同一網段，此外，端口號不可隨意設置，一般不會用0~1023之間的數字。這里為了和本機上TCP/IP測試工具間實現通訊，IP地址設為回送地址 “127.0.0.1”

　　SocketSend socket_visionStr:="hello!";

　　!向遠程計算機發送信息，發送內容可以為具體字符串，也可以是string型變量

　　SocketReceive socket_visionStr:=string_vision;

　　!接收來自遠程計算機發送過來的數據，存儲在string_vision變量中，注意，string_vision存儲類型必須為變量，數據類型為string

　　SocketClose socket_vision;

　　!關閉通訊

　　TPErase;

　　!擦除屏幕上的顯示的文本信息

　　TPWrite string_vision;

　　!將 string_vision的文本信息寫入示教器屏幕，驗證寫入的信息和遠程計算機發送的信息是否一致

　　第四步，測試通訊。

　　到此，我們就實現了ABB機器人和視覺系統間的通訊啦。
