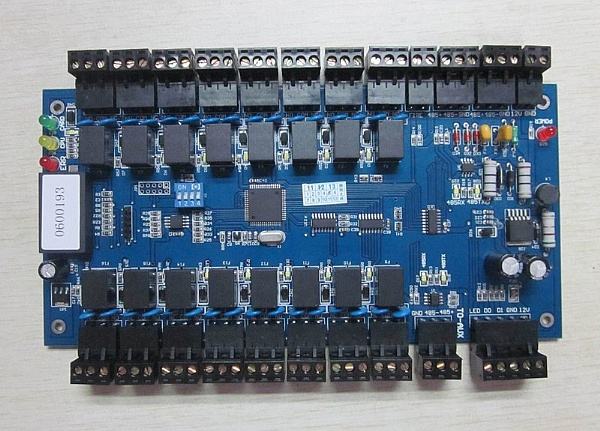

運動控制卡通常是采用專業的運動控制芯片或高速DSP來滿足一系列運動控制需求的控制單元，其可通過PCI、PC104等總線接口安裝到PC和工業PC上，可與步進和伺服驅動器連接，驅動步進和伺服電機，組成高精度位置系統或者調速系統，可與電腦主機組成主從式。

控制結構：電腦主機負責人機界面的管理和其他管理工作，而運動控制卡負責運動控制方面的所有細節。運動控制卡用戶通過廠家提供的動態鏈接庫可方便快速開發出自己需要的運動控制功能。

1、初始化參數
　　在接線之前，先初始化參數。
　　在控制卡上：選好控制方式；將PID參數清零；讓控制卡上電時默認使能信號關閉；將此狀態保存，確保控制卡再次上電時即為此狀態。
　　在伺服電機上：設置控制方式；設置使能由外部控制；編碼器信號輸出的齒輪比；設置控制信號與電機轉速的比例關系。一般來說，建議使伺服工作中的最大設計轉速對應9V的控制電壓。比如，松下是設置1V電壓對應的轉速，出廠值為500，如果你只準備讓電機在1000轉以下工作，那么，將這個參數設置為111。

2、接線
　　將控制卡斷電，連接控制卡與伺服之間的信號線。以下的線是必須要接的：控制卡的模擬量輸出線、使能信號線、伺服輸出的編碼器信號線。復查接線沒有錯誤后，電機和控制卡（以及PC）上電。此時電機應該不動，而且可以用外力輕松轉動，如果不是這樣，檢查使能信號的設置與接線。用外力轉動電機，檢查控制卡是否可以正確檢測到電機位置的變化，否則檢查編碼器信號的接線和設置。

3、試方向
　　對于一個閉環控制系統，如果反饋信號的方向不正確，后果肯定是災難性的。通過控制卡打開伺服的使能信號。這是伺服應該以一個較低的速度轉動，這就是傳說中的“零漂 ”。一般控制卡上都會有抑制零漂的指令或參數。使用這個指令或參數，看電機的轉速和方向是否可以通過這個指令（參數）控制。如果不能控制，檢查模擬量接線及控制方式的參數設置。確認給出正數，電機正轉，編碼器計數增加；給出負數，

電機反轉轉，編碼器計數減小。如果電機帶有負載，行程有限，不要采用這種方式。測試不要給過大的電壓，建議在1V以下。如果方向不一致，可以修改控制卡或電機上的參數，使其一致。

4、抑制零漂
　　在閉環控制過程中，零漂的存在會對控制效果有一定的影響，最好將其抑制住。使用控制卡或伺服上抑制零飄的參數，仔細調整，使電機的轉速趨近于零。由于零漂本身也有一定的隨機性，所以，不必要求電機轉速絕對為零。

5、建立閉環控制
　　再次通過控制卡將伺服使能信號放開，在控制卡上輸入一個較小的比例增益，至于多大算較小，這只能憑感覺了，如果實在不放心，就輸入控制卡能允許的最小值。將控制卡和伺服的使能信號打開。這時，電機應該已經能夠按照運動指令大致做出動作了。

6、調整閉環參數
　　細調控制參數，確保電機按照控制卡的指令運動，這是必須要做的工作，而這部分工作，更多的是經驗，這里只能從略了。
